DMF-ZM速连式电磁脉冲阀

2018-07-17 14:42 点击量:
  • dmf-zm型电磁脉冲阀和DMF-Z系列同为直角式电磁脉冲阀,但ZM型在直角螺母式电磁脉冲阀的进口和出口两端增加了装用的固定螺母,安装更加方便,所以又被称作dmf-zm型速连式电磁脉冲阀。...
  • 咨询热线:13931771599

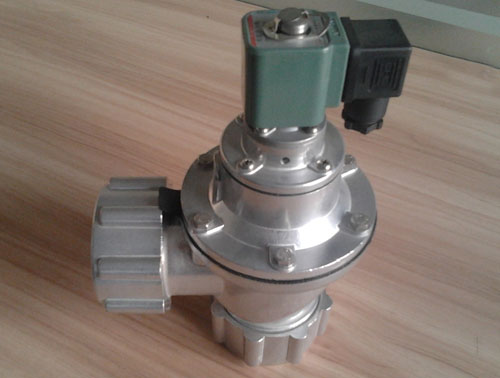

DMF-ZM速连式电磁脉冲阀

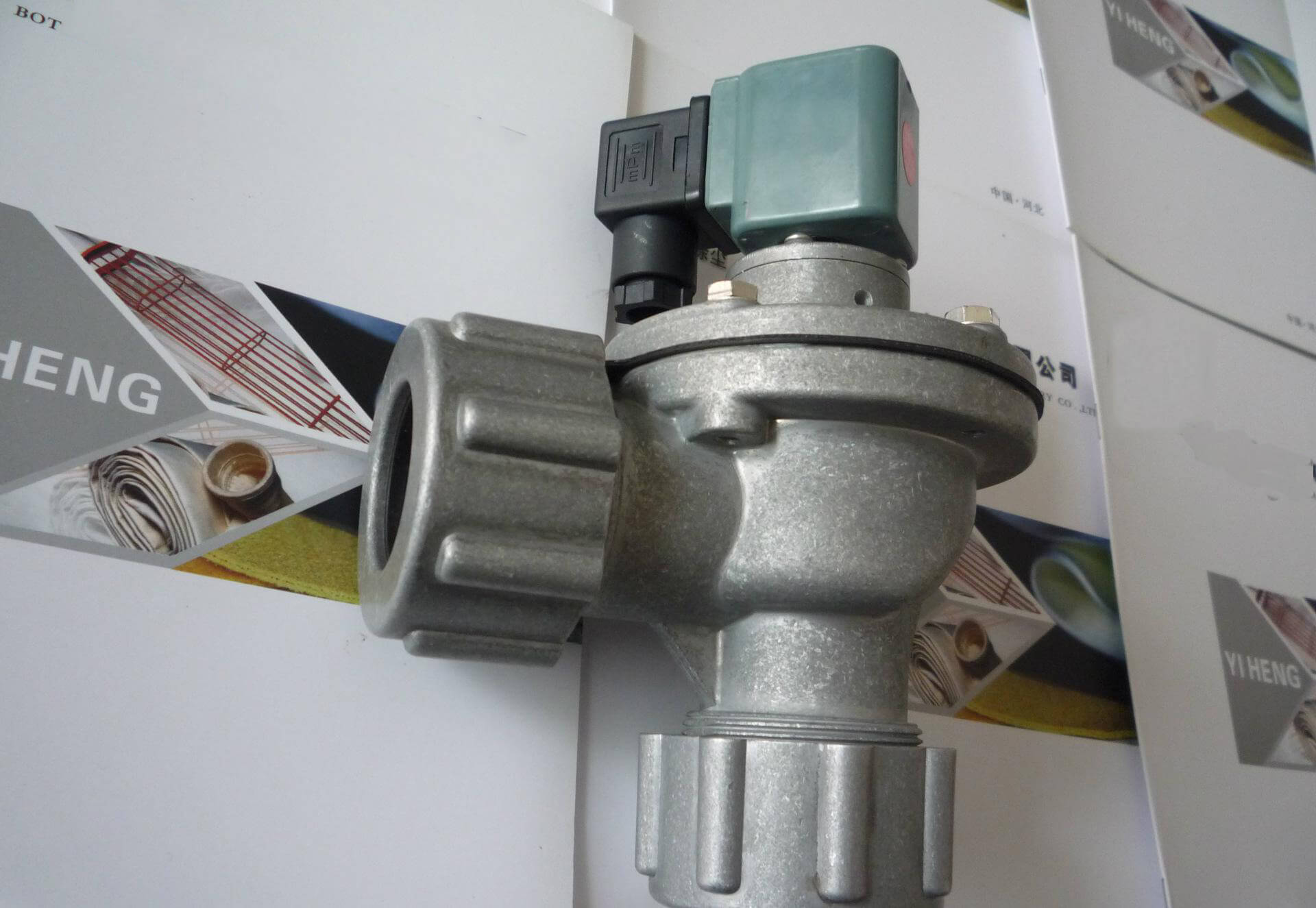

DMF-ZM速连式电磁脉冲阀

DMF-ZM速连式电磁脉冲阀

 一、dmf-zm型电磁脉冲阀用途:


  dmf-zm型电磁脉冲阀和DMF-Z系列同为直角式电磁脉冲阀,但ZM型在直角螺母式电磁脉冲阀的进口和出口两端增加了装用的固定螺母,安装更加方便,所以又被称作速连阀。我司生产的dmf-zm电磁脉冲阀均采用优质的进口成品膜片,膜片组件在制造过程中全部人工二次检验,合格后再进入装配线流水线。每只成品阀都通电通气进行喷吹出厂检验,确保质量。



 二、dmf-zm电磁脉冲阀工作原理:


  通过电磁阀膜片将dmf-z脉冲电磁阀分成了前后两个气室,接通压缩空气,气流通过节流孔首先进入后气室,而后因为压力的作用,电磁阀膜片被紧压在输出口,此时电磁脉冲阀处于“关闭”状态,需要清灰时,脉冲控制仪释放电信号,使电磁阀衔铁后移,放气孔打开,后气室压力迅速流失,电磁阀膜片后移,气流通过输出口喷吹而出,此时电磁阀处于“开启状态”。清灰完毕,控制仪释放信号,脉冲阀衔铁归位,放气孔关闭,电磁阀膜片再次堵住输出口,DMF-Z电磁脉冲阀再次回归关闭状态。



 三、dmf-zm速连式电磁脉冲阀结构:

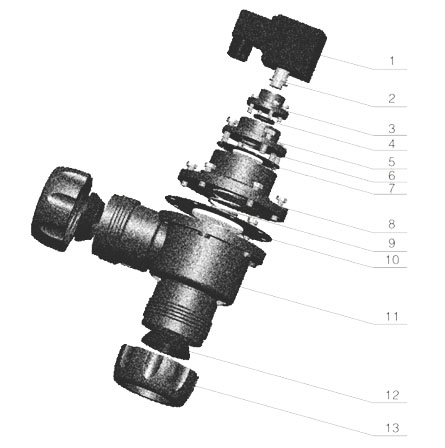

dmf-zm速连式电磁脉冲阀结构

序号 名称 数量
1 电磁线圈 1
2 线导头组件 1
3 线导头压板 1
4 压板O型密封圈 1
5 线导头阀座 1
6 小弹簧 1
7 通用小模片组件 1
8 S阀盖 1
9 大弹簧 1
10 大膜片组件 1
11 ZM阀座 1
12 ZM阀座密封线圈
13 ZM型压紧螺母





四、dmf-zm型电磁脉冲阀型号:


  DMF——Z——M——XX——S——X
  1、DMF:是指电磁脉冲阀
  2、Z:是指直角式
  3、M:是指二端带固定螺母
  4、XX:是指公称通径
  5、S:是指双膜片
  6、X:是指温度等级(1.3)



 五、dmf-zm型电磁脉冲阀规格:



序号 型号规格 公称通径 膜片数 进气口尺寸 出气口边接形式 重量
mm Inch
1 DMF-Z-20 20 3  /  4" 1 G 3  /  4" 3  /  4" 0.65kg
2 DMF-Z-25 25 1" 1 G 1" G 1" 0.8kg
3 DMF-Z-40S 40 1   1/2" 2 G 1   1/2" G 1   1/2" 1.4kg
4 DMF-Z-50S 50 2" 2 G 2" G 2" 2.4kg
5 DMF-Z-62S 62 2   1/2" 2 G 2   1/2" G 2   1/2" 3.5kg
6 DMF-Z-76S 76 3" 2 G 3 " G 3 " 4.3kg





 六、dmf-zm型电磁脉冲阀参数:



产品型号 DMF-ZM型电磁脉冲阀
工作压力 0.2~~0.6Mpa
工作介质 清洁空气
电 压 DC24V、AC220V、AC110V
电 流 0.8A、0.23A
使用环境 温度:-25℃~~+55℃,空气的相对湿度不超过85%
膜片寿命 喷吹100万次或三年



   七、dmf-zm型电磁脉冲阀参数:



阀体 铝合金
卡簧 不锈钢
线导组件 430FR不锈钢等材料
膜片 进口丁腈橡胶
弹簧 304不锈钢
紧固件 302不锈钢
